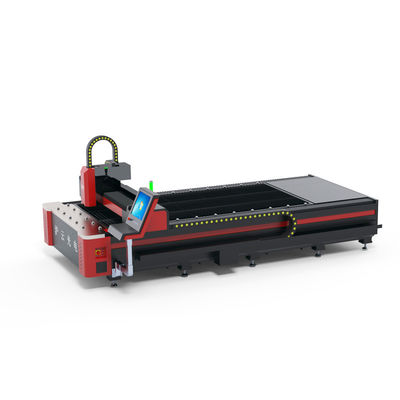

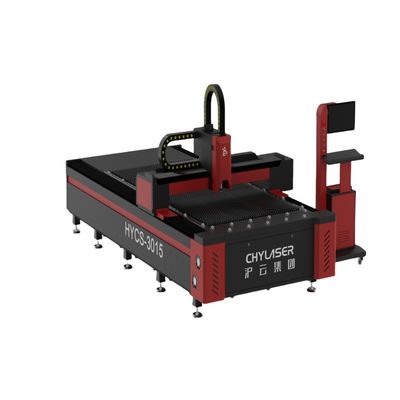

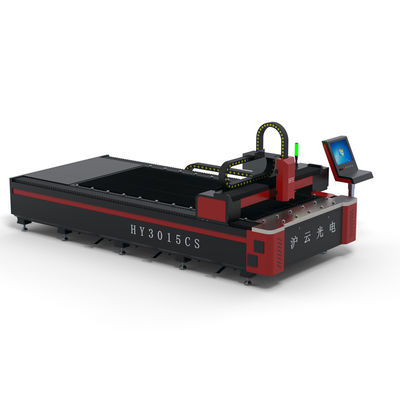

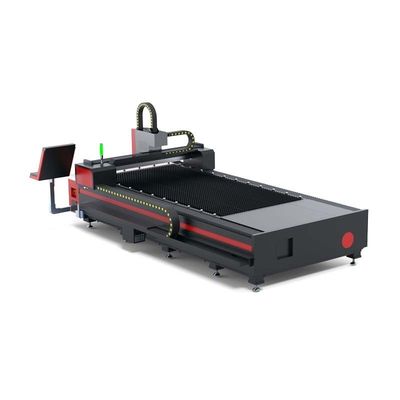

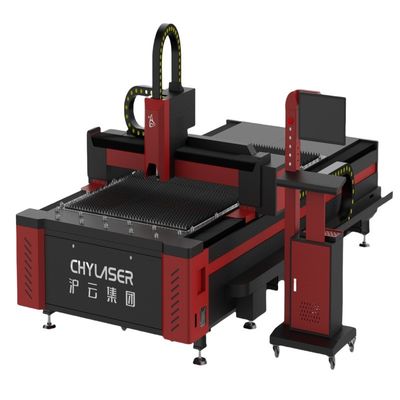

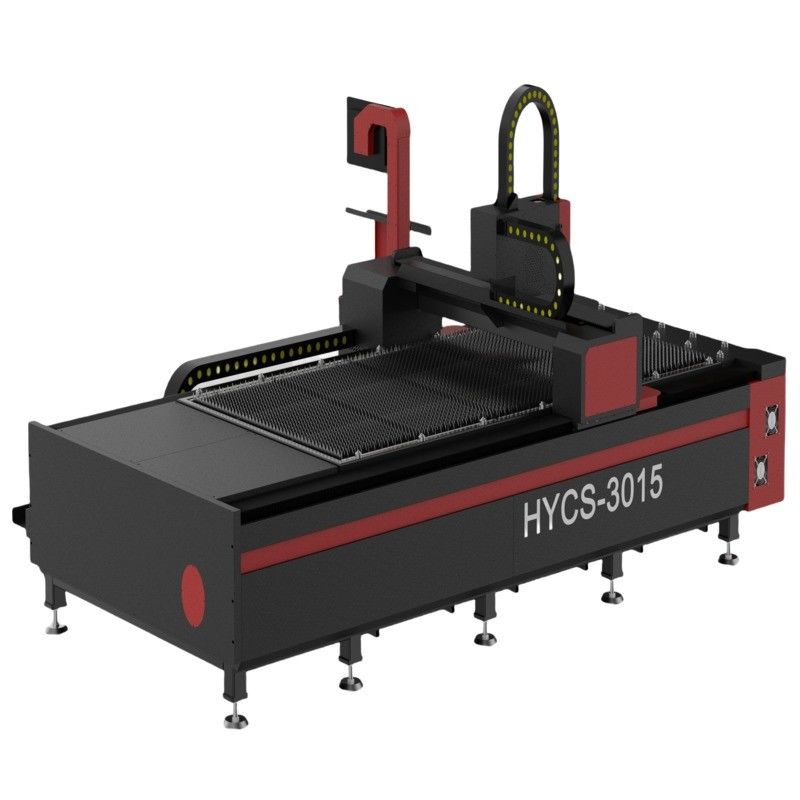

गैन्ट्री प्रकार 3015 धातु लेजर काटने की मशीन और काटने की गति 1000-26000mm/min के साथ
उत्पाद विवरण:
उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | Chylaser |
प्रमाणन: | Sgs |
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: | 1 सेट |
---|---|
मूल्य: | $20,000.00/sets 1-4 sets |
भुगतान शर्तें: | टी/टी, एल/सी, नकद |
विस्तार जानकारी |
|||
आवेदन: | लेजर काटना | लागू सामग्री: | धातु |
---|---|---|---|
स्थिति: | नया | लेजर प्रकार: | फाइबर लेजर |
काटने का क्षेत्र: | 3000 * 1500 मिमी | काटने की गति: | 1000-26000 मिमी/मिनट |
ग्राफिक प्रारूप समर्थित: | एआई, पीएलटी, डीएक्सएफ, बीएमपी, डीएसटी, डीडब्ल्यूजी, एलएएस, डीएक्सपी | मोटाई काटना: | 1-30 मिमी |
सीएनसी या नहीं: | हाँ | कूलिंग मोड: | जल शीतलन |
नियंत्रण सॉफ्टवेयर: | साइप्रस | लेजर स्रोत ब्रांड: | आईपीजी/मैक्स |
लेजर हेड ब्रांड: | चाइलेसर | सर्वो मोटर ब्रांड: | यास्कावा |
गाइडरेल ब्रांड: | हायविन | नियंत्रण प्रणाली ब्रांड: | साइप्रस |
वजन (किग्रा): | 7000 किग्रा | प्रमुख बिक्री बिंदु: | उच्च सटीकता |
वारंटी: | 3 वर्ष | लागू उद्योग: | भवन निर्माण सामग्री की दुकानें, विनिर्माण संयंत्र, मशीनरी मरम्मत की दुकानें, खुदरा |
मशीन परीक्षण रिपोर्ट: | प्रदान किया गया | वीडियो आउटगोइंग-निरीक्षण: | प्रदान किया गया |
मुख्य घटकों की गारंटी: | 3 वर्ष | प्रमुख घटक: | लेजर |
संचालन का तरीका: | निरंतर तरंग | विन्यास: | गैन्ट्री प्रकार |
उत्पादों को संभाला: | धातू की चादर | विशेषता: | पानी ठंडा हुआ |
कीवर्ड: | लेजर काटने की मशीन | लेजर हेड: | रॉयटूल्स |
नियंत्रण प्रणाली: | सीपीकट नियंत्रण | बिक्री के बाद सेवा प्रदान की जाती है: | हाँ |
कार्य: | लेजर कट | मॉडल: | LX3015FT |
उत्पाद विवरण


फाइबर लेजर काटने की मशीन

लेजर वेल्डिंग मशीन

CO2 काटने की उत्कीर्णन मशीन

लेजर सफाई मशीन

लेजर मार्किंग मशीन

पाइप लेजर काटने की मशीन
उत्पाद विनिर्देश
घटक | विनिर्देश | मात्रा | आपूर्तिकर्ता | |
# 1 | लेजर जनरेटर | 1000W 1500W 2000W 3000W 4000W 6000W 8000W 12000W 20000W | 1 पीसी | Raycus, IPG, MAX |
# 2 | लेजर काटने वाला सिर | मैनुअल फोकस | 1 पीसी | रेटूल |
# 3 | सीएनसी प्रणाली | विशेष काटने की प्रणाली CYPCUT, ऊंचाई समायोजन प्रणाली BCS100, औद्योगिक व्यक्तिगत कंप्यूटर (IPC) | 1 सेट | सीपकट |
# 4 | मशीन टूल्स | मशीन उपकरण शरीर, बीम, धातु शीट, विनिमय मंच | 1 सेट | चिलासर |
#5 | ट्रांसमिशन सिस्टम | रिड्यूसर और गियर रैक | 3 सेट | मोटरोड्यूसर और लीन |
मार्गदर्शक रेल | 4 सेट | हिविन | ||
#6 | सर्वो प्रणाली | चालक और मोटर | चार सेट | फ़ूजी |
#7 | शीतलन प्रणाली | 1000W 1500W 2000W 3000W 4000W 6000W 8000W 12000W 20000W | 1 पीसी | हानली |
#8 | स्नेहन यंत्र | विद्युत स्नेहन पंप | 1 सेट | डुआनरन |
#9 | आनुपातिक वाल्व, सोलेनोइड वाल्व, चेक वाल्वगैस सर्किट घटक | आनुपातिक वाल्व, सोलेनोइड वाल्व, चेक वाल्व | 1 सेट | एसएमसी, एयरटाक |
#10 | विद्युत सर्किट के घटक | संपर्ककर्ता, सर्किट ब्रेकर, विद्युत रिले | 1 सेट | CHNT, श्नाइडर |
आयाम और वजन | वजन | 2500 किलो |
अधिकतम भार | 1000 किलो | |
आयाम | ५५००२४००२२०० मिमी | |
कवर किया गया क्षेत्र | 15m2 | |
शक्ति पैरामीटर | शक्ति प्रकार | 3+1 चरण |
पावर वोल्टेज और आवृत्ति | 380V 50Hz | |
कुल स्थापित बिजली की खपत | 11.5KW | |
विद्युत आपूर्ति का सुरक्षा स्तर | IP40 | |
प्रसंस्करण प्रारूप | लंबाई और चौड़ाई | 3000 मिमी1500 मिमी |
एक्स-अक्ष यात्रा | 1520 मिमी | |
वाई-अक्ष यात्रा | 3020 मिमी | |
Z-अक्ष यात्रा | 100 मिमी | |
सटीकता | एक्स/वाई-अक्ष | ±0.05 मिमी/मीटर |
एक्स/वाई-अक्ष दोहराव स्थिति | ±0.03 मिमी | |
अधिकतम त्वरण | 0.8G | |
कटिंग पैरामीटर | काटने की मोटाई | प्रतिरोधक - 60 मिमी |
प्रसारण | सर्वो गियर रैक |
